活性炭吸附蒸汽脫附裝置，活性炭（顆粒、纖維），具有很多微孔及很大的比表面積，依靠分子引力和毛細管作用，能使溶劑蒸氣和揮發性物質吸附于其表面，又根據不同物質的沸點，用蒸汽將吸附物質析出。當采用蒸汽為解除吸介質時解吸出的有機溶劑蒸汽與水蒸氣一起通過冷凝器凝結，進入分離桶經分離后回收有機溶劑。殘液經曝氣處理后排放。它結構簡單、維護管理方便、能耗少、運轉平穩、故障率低、吸附能力強、凈化效率高、預處理等附屬配套裝置齊全、應用范圍廣、環境認可等優點。

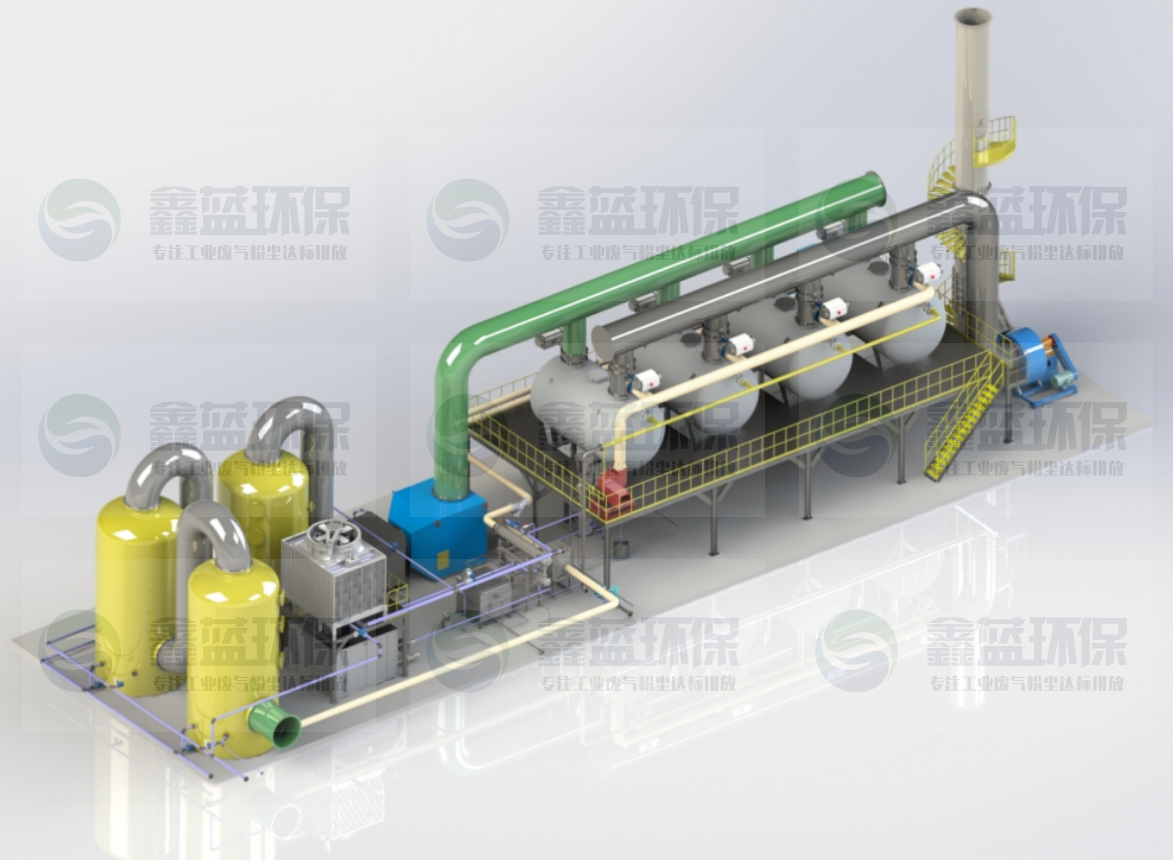

整個工藝流程，三個吸附罐共用一個管路系統，運行時相互切換。當A、B吸附罐吸附時，C吸附罐解吸再生。當有機廢氣進入吸附罐，其中的有機物穿過顆粒活性炭后被吸附下來，凈化后的氣體由吸附罐頂部排出。A、B、C三個吸附罐交替切換。系統采用水蒸氣為脫附劑，脫附蒸汽由吸附罐頂部進入，穿過顆粒活性炭，將被吸附濃縮的有機物脫附出來并帶入冷凝罐，經過冷凝，有機物和水蒸氣的混合物被冷凝下來流入分層槽，通過重力沉降分離，達到回收有機物的目的。分離后的水排放至廠房化學污水系統集中處理后排放。系統運行過程中所有的動作切換，均由自動控制系統完成。

  本裝置主要包括：吸附罐、冷凝器、主排風機等設備，配有進出口閥，炭層超溫報警自動降溫裝置及電控柜等。裝置的進出風口設置手動或氣動閥門，操作簡便可靠。

有機廢氣經過活性炭吸附-脫附裝置的一級吸附裝置與二級吸附裝置，被活性炭材料吸附，空廢氣穿透吸附材料后排放至大氣。被吸附的有機溶劑通過蒸汽脫附。脫附出來的有機溶劑和水蒸氣混合氣進入由列管冷凝器冷凝，液體由螺旋板冷凝器降溫。蒸汽脫附后，間歇一定時間，使脫附裝置內的有機溶劑與水蒸氣混合氣完全進入列管冷凝器和螺旋板冷凝器組成的冷凝系統中，完全脫附再生的活性炭通過風機將空氣吹進脫附箱內，對活性炭進行干燥，冷卻。干燥風通過管道至排氣筒后排放。

 （1）本項目活性炭吸附操作為再生式，活性炭使用期限滿后更換新炭，廢炭交由有資質單位處理。

 （2）活性炭的吸附容量按10%計，即100g活性炭飽和狀態下可以吸附10gVOCs；活性炭密度按650kg/m3計。

 （3）進入活性炭吸附箱的廢氣溫度應低于40℃；

 （4）進入活性炭吸附箱廢氣中有機污染物濃度應低于其爆炸下限的25%以下；

 （5）進入活性炭吸附箱的顆粒物濃度應低于1mg/m3；

 （6）凈化效率不低于90%；

 （7）采用顆粒狀活性炭作為吸附劑，吸附速度≤0.6m/s，接觸時間1～2s；

 （8）活性炭吸附飽和度按80%計，活性炭裝填余量按10%計。

本裝置是二箱吸附一箱脫附系統組成。整個工藝過程由PLC功能程序控制，自動切換，交替進行吸附、解吸、間歇、干燥四個工藝過程。
